Motore CA e motore CC: differenze chiave, come funzionano e come scegliere

Motore CA e Motore CC : La differenza fondamentale

Il fondamentale differenza tra motori elettrici AC e DC è il tipo di corrente elettrica che ciascuno è progettato per convertire in rotazione meccanica. Motori CA funzionano con corrente alternata, un'alimentazione che inverte la polarità a una frequenza fissa (50 Hz o 60 Hz a seconda dello standard di rete). Motori CC funzionano a corrente continua, dove la tensione e la corrente scorrono continuamente in una direzione. Questa singola distinzione nell'alimentazione determina ogni differenza a valle nella costruzione del motore, nel metodo di controllo della velocità, nei requisiti di manutenzione e nell'idoneità all'applicazione.

Entrambi i tipi di motore obbediscono allo stesso principio fondamentale: la legge della forza di Lorentz, che afferma che un conduttore percorso da corrente posto in un campo magnetico subisce una forza perpendicolare sia alla direzione della corrente che alla direzione del campo. La coppia che fa girare il rotore è una conseguenza diretta di questa forza che agisce attraverso lo spazio tra i componenti stazionari e quelli rotanti. Cosa differisce tra Motori elettrici AC e DC è come viene creato il campo magnetico, come viene sostenuto e come interagisce con gli avvolgimenti del rotore nel tempo.

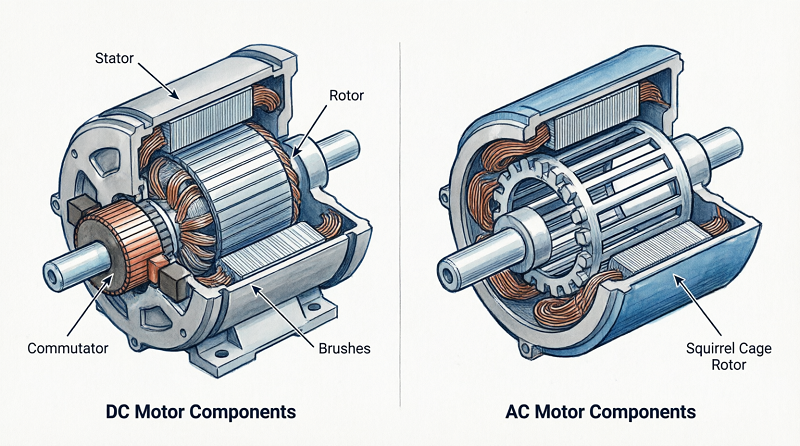

Come funzionano i motori CA

Motori elettrici CA generare un campo magnetico rotante nello statore (il gruppo esterno stazionario) fornendo corrente alternata agli avvolgimenti distribuiti disposti attorno al foro dello statore. In un motore a induzione trifase, le tre fasi sono spostate di 120° l'una dall'altra sia nello spazio che nel tempo, producendo un campo che ruota continuamente a velocità sincrona. Questo campo rotante induce una corrente nei conduttori del rotore per induzione elettromagnetica; la corrente indotta a sua volta crea il proprio campo magnetico e l'interazione tra i due campi produce coppia.

Il rotore di un motore a induzione a gabbia di scoiattolo, la variante più diffusa di motori elettrici CA a livello globale: non contiene avvolgimenti, spazzole e collegamenti elettrici esterni. Le barre del rotore sono cortocircuitate a ciascuna estremità da anelli terminali conduttivi e la corrente scorre attraverso di esse esclusivamente per induzione. Questa costruzione rende i motori CA a gabbia di scoiattolo eccezionalmente robusti: non ci sono parti di contatto soggette a usura oltre ai cuscinetti e il motore può funzionare continuamente per anni in ambienti polverosi, umidi o ricchi di vibrazioni con una manutenzione minima.

I motori CA sincroni funzionano secondo un principio correlato ma distinto: il rotore è magnetizzato - da magneti permanenti o da un avvolgimento di campo eccitato separatamente - e si blocca al passo con il campo rotante dello statore, funzionando a velocità esattamente sincrona indipendentemente dal carico (entro il limite di coppia di estrazione). I motori sincroni vengono utilizzati laddove è richiesta una precisa coerenza della velocità, inclusi macchinari tessili, cartiere e sistemi di pompaggio di precisione.

Come funzionano i motori CC

In un convenzionale spazzolato Motore a corrente continua , lo statore produce un campo magnetico stazionario, da magneti permanenti o da avvolgimenti di campo energizzati dalla corrente continua. Il rotore, chiamato armatura, trasporta conduttori avvolti collegati a un commutatore segmentato. Le spazzole di carbone mantengono un contatto elettrico scorrevole con il commutatore, cambiando la direzione della corrente attraverso le successive bobine dell'armatura mentre il rotore gira. Questa commutazione meccanica garantisce che la corrente di armatura fluisca sempre nella direzione che sostiene la coppia nello stesso senso di rotazione, indipendentemente dalla posizione del rotore.

L'interfaccia commutatore-spazzola è la differenza strutturale che definisce tra i motori DC con spazzole e Motori CA . Consente un controllo semplice della velocità (riducendo la tensione di alimentazione o la corrente di armatura si riduce direttamente la velocità) ma introduce obblighi di manutenzione. Le spazzole si usurano progressivamente, generando polvere di carbone e richiedendo ispezioni e sostituzioni periodiche. A velocità elevate o in ambienti polverosi, l'usura delle spazzole accelera notevolmente. Nelle applicazioni in cui l'accesso per la manutenzione è difficile o la contaminazione rappresenta un problema, questo rappresenta uno svantaggio decisivo.

I motori DC senza spazzole (BLDC) eliminano completamente il commutatore, sostituendo la commutazione meccanica con la commutazione elettronica tramite un controller dedicato che monitora la posizione del rotore tramite sensori ad effetto Hall o rilevamento back-EMF e commuta la corrente attraverso gli avvolgimenti dello statore in sequenza. I motori BLDC combinano la flessibilità di controllo della velocità dei tradizionali design DC con la semplicità meccanica dei motori a induzione AC e sono diventati la scelta dominante in applicazioni che vanno dalle ventole di raffreddamento dei computer e agli azionamenti di trazione dei veicoli elettrici ai servosistemi industriali e alla propulsione dei droni.

Motore elettrico CA e CC: confronto affiancato

La tabella seguente riassume i principali differenze tra motori AC e DC attraverso i parametri di specifica più rilevanti per le decisioni di approvvigionamento industriale e commerciale.

Controllo della velocità: la differenza pratica tra motori elettrici CA e CC

Il controllo della velocità è dove differenza tra motori elettrici AC e DC diventa più significativo dal punto di vista operativo. In un motore CC con spazzole, la velocità è direttamente proporzionale alla tensione dell'armatura e inversamente proporzionale al flusso di campo: la regolazione di entrambe le variabili con un semplice reostato o un controller PWM produce una variazione di velocità uniforme e ad ampio raggio. Ciò ha reso i motori CC la scelta predefinita per gli azionamenti industriali a velocità variabile per gran parte del XX secolo, in particolare in applicazioni come laminatoi, macchine per la carta e gru in cui la velocità doveva essere regolata continuamente sotto carico.

L'avvento di azionamenti a frequenza variabile (VFD) affidabili ed economici ha cambiato radicalmente la posizione competitiva di Motori CA and DC motors nelle applicazioni a velocità variabile. Un VFD converte l'alimentazione di rete a frequenza fissa in un'uscita a frequenza e tensione variabile, consentendo a un motore a induzione CA di funzionare a qualsiasi velocità in un ampio intervallo, in genere dal 10% al 120% della velocità nominale, con il controllo completo della coppia. I moderni VFD implementano algoritmi di controllo vettoriale o di controllo diretto della coppia (DTC) che forniscono una risposta dinamica paragonabile a un azionamento CC, eliminando il vantaggio prestazionale primario che i sistemi CC avevano in precedenza.

L'implicazione pratica è che per le nuove installazioni industriali a velocità fissa o variabile che utilizzano un'alimentazione CA trifase, un motore a induzione CA di classe IE3 o IE4 con un VFD è quasi sempre la scelta economicamente e tecnicamente superiore. Le rimanenti roccaforti del motore CC sono le apparecchiature mobili alimentate a batteria (dove l'alimentazione è intrinsecamente CC), le applicazioni che richiedono una coppia di avviamento molto elevata a basse tensioni di alimentazione e le strutture legacy in cui l'infrastruttura CC esistente rende costoso il retrofit.

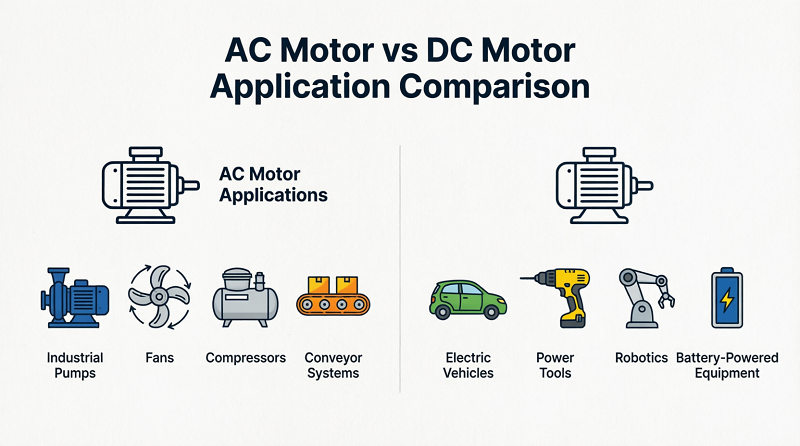

Scelta tra motori CA e CC: quadro decisionale basato sull'applicazione

Nessun singolo tipo di motore è universalmente superiore. La selezione corretta tra Motori elettrici AC DC dipende dalle esigenze specifiche dell'applicazione, dall'alimentazione elettrica disponibile, dall'ambiente di manutenzione e dal costo totale di proprietà per tutta la vita utile di progetto.

Scegli un motore a induzione CA quando:

• L'installazione è alimentata da una normale rete di alimentazione CA monofase o trifase.
• Il ciclo di lavoro è continuo o quasi continuo e l'ambiente è ostile, umido, polveroso o esplosivo: la struttura senza spazzole elimina il rischio di accensione dovuto alla formazione di archi tra le spazzole.
• La potenza in uscita supera i 50 kW, dove i motori a induzione CA offrono vantaggi significativi in ​​termini di costi ed efficienza rispetto ai modelli CC equivalenti.
• È disponibile un accesso minimo per la manutenzione: ventilatori HVAC, pompe, compressori e unità di trasporto in luoghi remoti o di difficile accesso.

Scegli un motore DC con spazzole quando:

• L'applicazione è alimentata a batteria e a bassa tensione: utensili elettrici, piccoli elettrodomestici, accessori automobilistici e robotica per hobby.
• È richiesta una coppia di avviamento molto elevata rispetto alle dimensioni del motore e il ciclo di lavoro è intermittente.
• Il budget per l'elettronica di controllo è limitato: un semplice controller PWM è sostanzialmente più economico di un driver VFD o BLDC.

Scegli un motore DC brushless quando:

• L'applicazione richiede alta efficienza, elevata densità di potenza e lunga durata in un fattore di forma compatto: veicoli elettrici, droni, dispositivi medici e servosistemi di precisione.
• La velocità e la posizione devono essere controllate con elevata precisione in un'ampia gamma dinamica.
• La manutenzione è poco pratica, ma l'affidabilità è fondamentale: l'assenza di spazzole e commutatore elimina la modalità di guasto più comune nei motori CC.

In pratica, il confine tra Motori CA and DC motors si è offuscato in modo significativo con la maturazione dell'elettronica di potenza. Un motore BLDC azionato da un sofisticato inverter trifase è elettricamente indistinguibile da un motore AC sincrono a magnete permanente: lo stesso hardware può essere classificato come uno dei due, a seconda dell'algoritmo di controllo applicato. Ciò che conta in definitiva è se il sistema di azionamento del motore completo fornisce le caratteristiche di coppia-velocità, efficienza, affidabilità e costo totale di proprietà richiesti per l'applicazione target.
